Kuličkové ložisko z vysoce odolných plastů
a s ocelovými kuličkami |
 |
Vratné pružiny umožní lehké vrácení kotvy společně s klikou do původní polohy |
 |
Plastové pouzdro s uložením kuličkového
ložiska a s trny proti pootočení |
 |
Kotva s ořechem a přesným osazením
krčku kliky a čtyřhranu |
 |
Trny proti pootočení
v obou plastových rozetách |
 |
Dva samozářezné vruty zaručí snadné
a pevné prošroubování rozet skrz dveře |
|
 |
| |
 |
200.000 cyklů |
|
Díky využítí principu ložiska nedochází při manipulaci s klikou k nadměrné mechanické zátěži samotné rozety a tím se eliminuje i její rychlé opotřebení
a mechanická únava.
|
|
Charakteristika rozety |
|
Plastová rozeta sestává ze tří základních
konstrukčních částí:
1/ plastové konstrukce s otvory pro vruty
2/ pohyblivé kotvy s osazením pro čtyřhran a krček kliky 3/ kuličkového mechanizmu s pružinovým systémem.
|
|
Plastová konstrukce |
|
Vyrobena z houževnatého plastu, který je pevný
a přitom poddajný, díky kterému tělo rozety dobře “sedí” na jakémkoli povrchu a materiálu dveří.
4 x trny proti pootočení zvyšují dobré osazení
rozety na dveřích.
Zadní (venkovní) rozeta má plastovou konstrukci pevně spojenou se svrchní kovovou rozetou.
Díky tomu je montáž těchto rozet rychlejší,
než u standardních rozet.
|
|
Kotva s ořechem pro kliku |
|
Kotva s otvorem pro čtyřhran a s těsným osazením pro krček kliky tvoří jeden celek, který zaručuje pevné spojení kliky s rozetou.
Při pohybu kliky dochází k jejich společné rotaci,
zároveň nedochází k tření na krčku kliky a tím se snižuje na minimum odpor v radiálním i axiálním směru pohybu.
Doraz kotvy zajišťuje klice přesnou
vodorovnou pozici, tedy při návratu kliky
nedochází k jejímu „zdvižení”.
|
|
Kuličkové ložisko |
|
Ložisková mechanika je bezúdržbová, zhotovena
z vysoce mechanicky odolných materiálů, které zaručují vysoký stupeň zatížení a dlouhou životnost.
Zpětný chod pomáhající klice vrátit se
do vodorovné polohy zajišťují dvě pružiny
osazené mezi tělem a kotvou rozety.
|
|
Upevnění |
|
Dva vruty s ostrým samořezným závitem zašroubované do trnů zadní (vnější) rozety
z tvrzeného plastu tvoří pevné přilnutí
a spojení rozety a dveří.
|
|
Způsob užití |
|
Vhodné do prostor se střední a vyšší zátěží
(kanceláře, místa s častým přístupem veřejnosti).
|
|
Bezúdržbový chod |
|
Díky použití ložisek a plastů není třeba rozetu dodatečně promazávat.
|
|
Typ dveří |
|
Certifikace a bezpečnost |
|
Vyrobeno v Německu.
Certifikované podle DIN EN 1906.
|
|
|
|
 |
| Rozložené kuličkové rozety |
|
|
| |
|
Ložiskové rozety
s kuličkovým
mechanizmem
PullBloc black
|
|
Nová technologie konstrukce rozety
založená na snížení třecích sil a zátěže
přenášené z krčku kliky na mechanizmus
samotné rozety. Díky použití ložisek dochází
k lehčí manipulaci s klikou a tiššímu chodu.
|
|

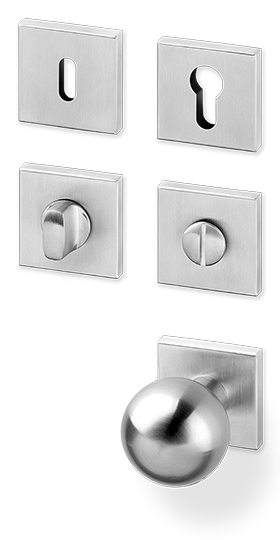

| R HR PullBloc black líc |
R HR PullBloc black rub |

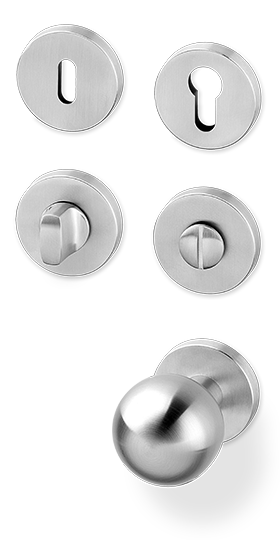

| R PullBloc black líc |
R PullBloc black rub |
|
